معرفی محصول

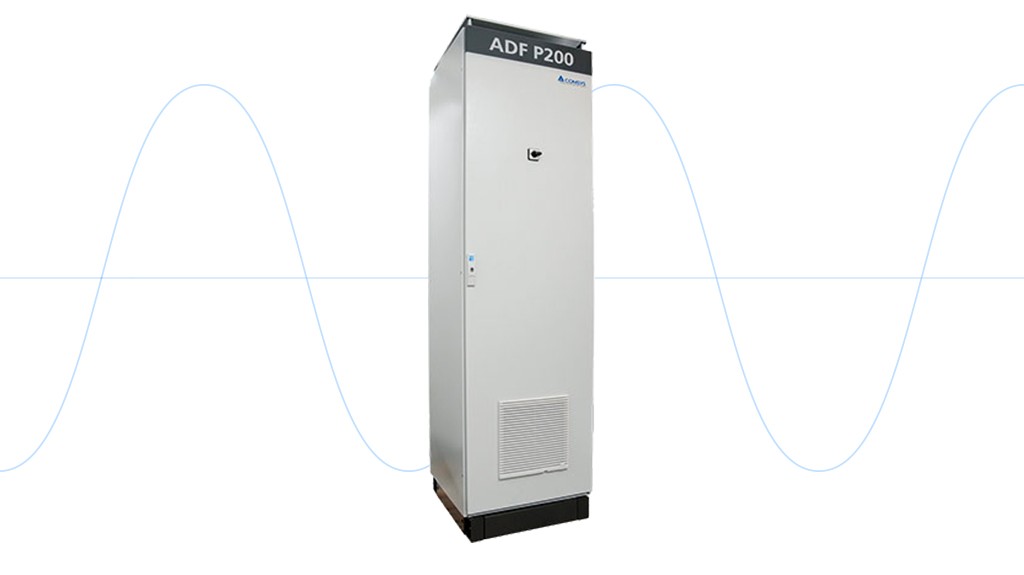

این محصول یکی از سریعترین اکتیو فیلترهای موجود در دنیاست که قادر است مشکلات هارمونیکی ایجاد شده تا سطح هارمونیک صدم را برطرف نماید. همچنین این محصول در کاهش هارمونیک های داخلی، رزونانس ها و اغتشاشات ناشی از فرکانس های بالا هم بسیار موفق عمل می کند. محصول ADF P200 در یک کابینت استاده طراحی شده و قابل سفارش است.
اکتیو فیلتر ADF P200 را می توان از طریق رابط کاربری تحت وب آن مورد پیکربندی و تنظیم قرار داد. همچنین برای نصب و راه اندازی آن هم نیازی به هیچ نرم افزار یا برنامه ویژه و خاصی نیست و تنها نیاز به یک لپ تاپ درای پورت شبکه و یک کابل معمولی شبکه می باشد.
ویژگی های محصول
هر اکتیو فیلتر ADF P200 برای کارکرد در کاربری خاص شان سفارشی سازی می شود تا بهترین کارایی را برای کارکرد مورد نظر داشته باشد. اما ویژگی های کلی و عمومی که تمامی این مدل ها از آن برخوردارند به شرح زیر می باشد:
ویژگی های کارکردی
• جبران سازی داینامیک VAR
• کاهش هارمونیک
• متعادلسازی بارگذاری
ویژگی های کنترل
• جبران سازی هارمونیک کاملاً قابل تنظیم
• امکان ترکیب چند محصول مشابه برای دستیابی به توان بالاتر
• عدم حساسیت نسبت به کارکرد شبکه
• امکان غیرفعال شدن در حالت کم باری
• عدم اجازه برای اورلود شدن شبکه
• زمان پاسخگویی پایین
• دارای داشبورد تنظیمات تحت وب WUI
ویژگی های فیزیکی
• بسته بندی و درز گیری استاندارد مطابق استانداردهای IP20 ،EN50298 ، EN60529 ،EN50102
• دارای ظرفیت بالای اتصال کوتاه
• نصب و راه اندازی بسیار راحت و سریع

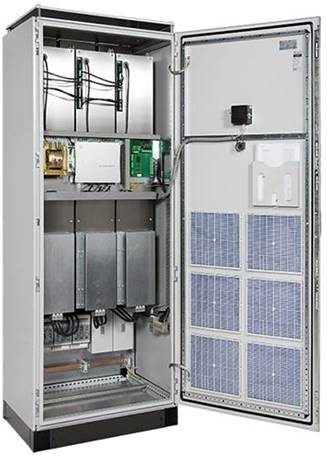

• دارای طراحی ماژولار و قابل توسعه
کاربردها
این محصول با تمامی کاربری هایی که از برق سه فاز با ولتاژ رده پایین استفاده می کنند مناسب می باشد و قادر است بصورت خودکار هارمونیک ها و جابجایی ری اکتیو را در بسیاری از کاربری ها کاهش داده و حذف نمایند. همچنین، فیلتر ADF P200 را می توان برای کاربردهای غیرمعمول هم که نیاز به تنظیمات خاص دارند مورد استفاده قرار داد. بصورت نمونه بعضی از زمینه های کاررد این فیلتر به شرح زیر می باشد:
• سیستم های درایو
• کاربری های دارای پمپ
• ساختمانهای اداری و تجاری
• تجهیزات پزشکی
• سیستم های صنعتی
• سیستم های UPS
• فن ها
مشخصات فنی – ADF P200 برای بارگذاری صنعتی 3 فاز
| Model | ADF P200-100/480 | ||
|---|---|---|---|
| Rated power1 | 70 / 84 kVA | ||
| Optimization current capacity | 100 ARMS | ||
| Nominal voltage | 380 – 480V | ||
| Nominal frequency | 50 Hz ± 2% | ||
| Number of phases | 3 | ||
| Connection type | 3 phase without neutral (TN, TT) | ||
| Harmonic current compensated | Wideband curve-selectable compensation up to 5kHz | ||
| Rate of harmonic reduction | better than 97% | ||
| Current compensation of power factor | up to 1.0 | ||
| Expandability | several units in parallel can be combined with ADF P300 |
||
| Response time | < 20 μs | ||
| Power dissipation | < 1200W | ||
| Maximum air flow requirement | < 600 m3/h | ||
| Noise level | < 60 dB | ||
| Environment | 0 to 95% RH non-condensing, max altitude 1000 m | ||
| Operating temperature | 0 to 40°C continous, <25°C recommended | ||
| Dimensions | 600 x 2155 x 610 mm (W x H x D) | ||
| Weight | 232 kg | ||
| Cabinet color | cabinet RAL 7035 (gray), base RAL 7022 (dark gray) | ||
| Protection class | IP 20 according to IEC 529 | ||
| Environmental conditions | Chemical 3C3, Mechanical 3S3 | ||
| Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-4 | ||
| Certificates | CE | ||
| Art no | 401 001 | ||
1 Optimization capacity at 400 V / 480 V nominal voltage
نمودار سیم کشی
ابعاد دستگاه
