معرفی محصول

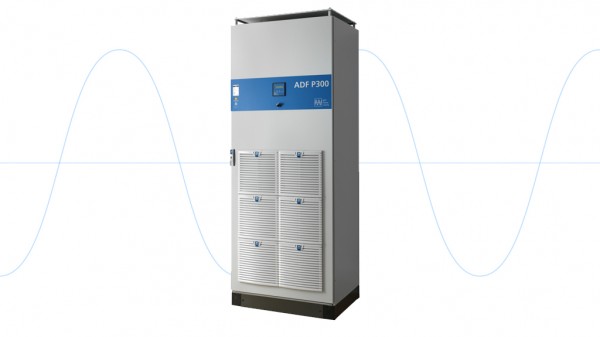

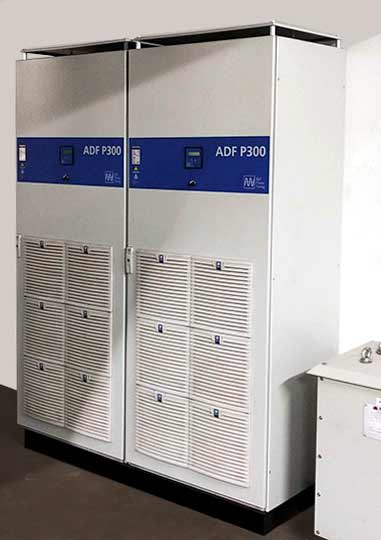

این اکتیو فیلتر یک فیلتر ایده آل برای کاربری های صنعتی و تجاری با سطح بارگذاری متوسط می باشد. بدلیل برخورداری از طراحی یک اکتیو فیلتر با کاربری جنرال برای اکثر کاربری های تجاری و صنعتی نیز مناسب خواهد بود. امکانات این محصول اکتیو فیلتر در یک کابینت ایستاده قابل ارائه می باشد. هر سیستم ADF P300 همراه با توان 90-450 آمپری عرضه می شود و ساختار ماژولار آن به محصول این امکان را می دهد تا بصورت بسیار راحت امکانات آن اضافه شده و بروزرسانی گردد.
اکتیو فیلتر ADF P300 را می توان از طریق رابط کاربری تحت وب آن مورد پیکربندی و تنظیم قرار داد. همچنین برای نصب و راه اندازی آن هم نیازی به هیچ نرم افزار یا برنامه ویژه و خاصی نیست و تنها نیاز به یک لپ تاپ درای پورت شبکه و یک کابل معمولی شبکه می باشد.
ویژگی های محصول
هر اکتیو فیلتر ADF P300 باید برای کارکرد در کاربری خاصی که مد نظر مشتری است بوسیله کارخانه سازنده سفارشی سازی می شود تا بهترین کارایی را برای کارکرد مورد نظر داشته باشد. اما ویژگی های کلی و عمومی که تمامی این مدل ها از آن برخوردارند به شرح زیر می باشد:
ویژگی های کارکردی
• جبران سازی داینامیک VAR
• کاهش هارمونیک
• متعادلسازی بارگذاری
ویژگی های کنترل
• جبران سازی هارمونیک کاملاً قابل تنظیم
• امکان ترکیب چند محصول مشابه برای دستیابی به توان بالاتر
• عدم حساسیت نسبت به کارکرد شبکه
• امکان غیرفعال شدن در حالت کم باری
• عدم اجازه برای اورلود شدن شبکه
• زمان پاسخگویی پایین
• دارای داشبورد تنظیمات تحت وب WUI
ویژگی های فیزیکی
• بسته بندی و درز گیری استاندارد مطابق استانداردهای IP20 ،EN50298 ، EN60529 ،EN50102
• دارای ظرفیت بالای اتصال کوتاه
• نصب و راه اندازی بسیار راحت و سریع
• دارای طراحی ماژولار و قابل توسعه
کاربردها
این محصول با تمامی کاربری هایی که از برق سه فاز با ولتاژ رده پایین استفاده می کنند مناسب می باشد و قادر است بصورت خودکار هارمونیک ها و جابجایی ری اکتیو را در بسیاری از کاربری ها کاهش داده و حذف نمایند. همچنین، فیلتر ADF P100 را می توان برای کاربردهای غیرمعمول هم که نیاز به تنظیمات خاص دارند مورد استفاده قرار داد. بصورت نمونه بعضی از زمینه های کاررد این فیلتر به شرح زیر می باشد:
• سیستم های درایو
• کاربری های دارای پمپ
• ساختمانهای اداری و تجاری
• تجهیزات پزشکی
• سیستم های صنعتی
• سیستم های UPS
• فن ها
مشخصات فنی ADF P300 برای بارگذاری های صنعتی سه فاز
| Model | ADF P300-120/480 (ADF P300-90/690) |
ADF P300-240/480 (ADF P300-180/690) |
ADF P300-360/480 (ADF P300-270/690) |
|---|---|---|---|
| Rated power1 | 83 / 100 / 94 / 108 kVA | 166 / 200 / 187 / 215 kVA | 249 / 299 / 281 / 323 kVA |
| Compensation current capacity at 50/60 Hz | 120 ARMS (90 ARMS) |
240 ARMS (180 ARMS) |
360 ARMS (270 ARMS) |
| System voltage2 | 480 V (208 – 480V), 690 V (480-690V) other voltages on request | ||
| Nominal frequency2 | 50/60 Hz ± 2% | ||
| Number of phases | 3 | ||
| Connection type | 3 phase without neutral (TN, TT, IT) | ||
| Harmonic current compensated | individual compensation up to 49th order | ||
| Rate of harmonic reduction |
better than 98% | ||
| Current compensation of cos φ |
up to 1.0 | ||
| Expandability | ADF P300 units can be used in parallel | ||
| Response time | < 1 ms | ||
| Power dissipation 480 V (690 V) |
< 2725 W (< 2969 W) |
< 5325 W (< 5813 W) |
< 7925 W (< 8657 W) |
| Maximum air flow requirement | 600 m3/h | 1200 m3/h | 1800 m3/h |
| Noise level | < 70 dB(A) | ||
| Environment | 0 to 95% RH non-condensing, max altitude 1000 m | ||
| Operating temperature | 0 to 40°C continous, <25°C recommended | ||
| Dimensions | 800 x 2155 x 610 mm (W x H x D) | ||
| Weight 480 V (690 V) | 335 kg (351 kg) | 472 kg (495 kg) | 609 kg (639 kg) |
| Cabinet color | cabinet RAL 7035 (gray), base RAL 7022 (dark gray) | ||
| Protection class | IP20 according to IEC 529 | ||
| Environmental conditions | Chemical 3C3, Mechanical 3S3 | ||
| Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-4 | ||
| Certificates | CE | ||
| Art no 480V (690V) | 400 089 (400 092) |
400 090 (400 093) |
400 091 (400 094) |
1 optimization capacity at 400 V / 480 V / 600 V / 690 V nominal voltage
2 please state your system voltage and line frequency when ordering
دیاگرام سیم کشی
ابعاد دستگاه
مشخصات فنی ADF P300 برای کاربری های صنعتی با بارگذاری سه فاز (UL/cUL)
| Model | ADF P300-110/480-UL (ADF P300-90/600-UL) |
ADF P300-220/480-UL (ADF P300-180/600-UL) |
ADF P300-330/480-UL (ADF P300-270/600-UL) |
|---|---|---|---|
| Rated power1 | 76 / 91 / 94 kVA | 152 / 183 / 187 kVA | 229 / 274 / 281 kVA |
| Compensation current capacity at 50/60 Hz | 110 ARMS (90 ARMS) |
220 ARMS (180 ARMS) |
330 ARMS (270 ARMS) |
| System voltage2 | 480 V (208 – 480V), 600 V (480-600V) other voltages on request | ||
| Nominal frequency2 | 50/60 Hz ± 2% | ||
| Number of phases | 3 | ||
| Connection type | 3 phase without neutral (TN, TT, IT) | ||
| Harmonic current compensated | individual compensation up to 49th order | ||
| Rate of harmonic reduction |
better than 98% | ||
| Current compensation of cos φ |
up to 1.0 | ||
| Expandability | ADF P300 units can be used in parallel | ||
| Response time | < 1 ms | ||
| Power dissipation 480 V (600 V) |
< 2480 W (< 2836 W) |
< 4835 W (< 5547 W) |
< 7190 W (< 8258 W) |
| Maximum air flow requirement | 600 m3/h | 1200 m3/h | 1800 m3/h |
| Noise level | < 70 dB(A) | ||
| Environment | 0 to 95% RH non-condensing, max altitude 1000 m | ||
| Operating temperature | 0 to 40°C continous, <25°C recommended | ||
| Dimensions | 800 x 2155 x 610 mm (W x H x D) | ||
| Weight 480 V (600 V) | 335 kg (351 kg) | 472 kg (495 kg) | 609 kg (639 kg) |
| Cabinet color | cabinet RAL 7035 (gray), base RAL 7022 (dark gray) | ||
| Protection class | IP20 according to IEC 529 | ||
| Environmental conditions | Chemical 3C3, Mechanical 3S3 | ||
| Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-4 | ||
| Certificates | UL, cUL | ||
| Art no 480V (600V) | 400 083 (400 086) |
400 084 (400 087) |
400 085 (400 088) |
1 optimization capacity at 400 V / 480 V / 600 V nominal voltage
2 please state your system voltage and line frequency when ordering
دیاگرام سیم کشی
ابعاد دستگاه
مشخصات فنی ADF P300N برای کاربری های صنعتی و تجاری با بارگذاری سه فاز / چهار سیم همراه با خنثی
| Model | ADF P300N-100/480 | ||
|---|---|---|---|
| Rated power1 | 70 / 84 kVA | ||
| Compensation current capacity at 50/60 Hz | 100 ARMS | ||
| Compensation current capacity at 50/60 Hz, Neutral | 300 ARMS | ||
| System voltage2 | 208 – 480 V | ||
| System frequency2 | 50/60 Hz ± 2% | ||
| Number of phases | 3 phases with neutral | ||
| Connection type | 3 phase with neutral (TN, TT, IT) | ||
| Harmonic current compensated | individual compensation up to 49th order; 19th order in neutral | ||
| Rate of harmonic reduction | better than 98% | ||
| Current compensation of cos φ | up to 1.0 | ||
| Expandability | ADF P300N units can be used in parallel | ||
| Response time | < 1 ms | ||
| Power dissipation | < 3800W | ||
| Maximum air flow requirement | < 1200 m3/h | ||
| Noise level | < 70 dB(A) | ||
| Environment | 0 to 95% RH non-condensing, max altitude 1000 m | ||
| Operating temperature | 0 to 40°C continous, <25°C recommended | ||
| Dimensions | 800 x 2155 x 610 mm (W x H x D) | ||
| Weight | 430 kg | ||
| Cabinet color | cabinet RAL 7035 (gray), base RAL 7022 (dark gray) | ||
| Protection class | IP20 according to IEC 529 | ||
| Environmental conditions | chemical 3C3, mechanical 3S3 | ||
| Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-4 | ||
| Certificates | CE | ||
| Art no | 400 051 | ||
1 Compensation power at 400 V / 480 V nominal voltage
2 Please state your system voltage and line frequency when ordering
دیاگرام سیم کشی
ابعاد دستگاه
مشخصات فنی ADF P300W برای کاربری های صنعتی با بارگذاری سه فاز و خنک شونده بوسیله آب
| Model | ADF P300W-150/480 (ADF P300W-140/690) |
ADF P300W-300/480 (ADF P300W-280/690) |
ADF P300-450/480 (ADF P300-420/690) |
|---|---|---|---|
| Rated power1 | 104 / 125 / 146 / 168 kVA |
208 / 250 / 291 / 335 kVA |
312 / 375 / 437 / 502 kVA |
| Compensation current capacity at 50/60 Hz | 150 ARMS (140 ARMS) |
300 ARMS (280 ARMS) |
450 ARMS (420 ARMS) |
| System voltage2 | 480 V (208 – 480V), 690 V (480-690V) other voltages on request | ||
| Nominal frequency2 | 50/60 Hz ± 2% | ||
| Number of phases | 3 | ||
| Connection type | 3 phase without neutral (TN, TT, IT) | ||
| Harmonic current compensated | individual compensation up to 49th order | ||
| Rate of harmonic reduction |
better than 98% | ||
| Current compensation of cos φ |
up to 1.0 | ||
| Expandability | ADF P300W units can be used in parallel | ||
| Response time | < 1 ms | ||
| Power dissipation 480 V (690 V) |
< 2550 W (< 3600 W) |
< 5100 W (< 7200 W) |
< 7650 W (< 10800 W) |
| Water flow requirement | ΔP = 66 kPa at 21 l/min | ||
| Noise level | < 65 dB(A) | ||
| Environment | 0 to 95% RH non-condensing | ||
| Operating temperature | 0 to 50°C ambient and 38°C cooling medium temperature | ||
| Dimensions | 800 x 2105 x 610 mm (W x H x D) | ||
| Weight 480 V (690 V) | 367 kg (372 kg) | 500 kg (510 kg) | 633 kg (648 kg) |
| Cabinet color | cabinet RAL 7035 (gray), base RAL 7022 (dark gray) | ||
| Protection class | IP54 according to IEC 529 | ||
| Environmental conditions | Chemical 3C3, Mechanical 3S3 | ||
| Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-4 | ||
| Certificates | CE | ||
| Art no 480V (690V) | 400 072 (400 056) |
400 073 (400 057) |
400 074 (400 058) |
1 Compensation power at 400 V / 480 V / 600 V / 690 V nominal voltage
2 Please state your system voltage and line frequency when ordering
دیاگرام سیم کشی
ابعاد دستگاه
