معرفی محصول

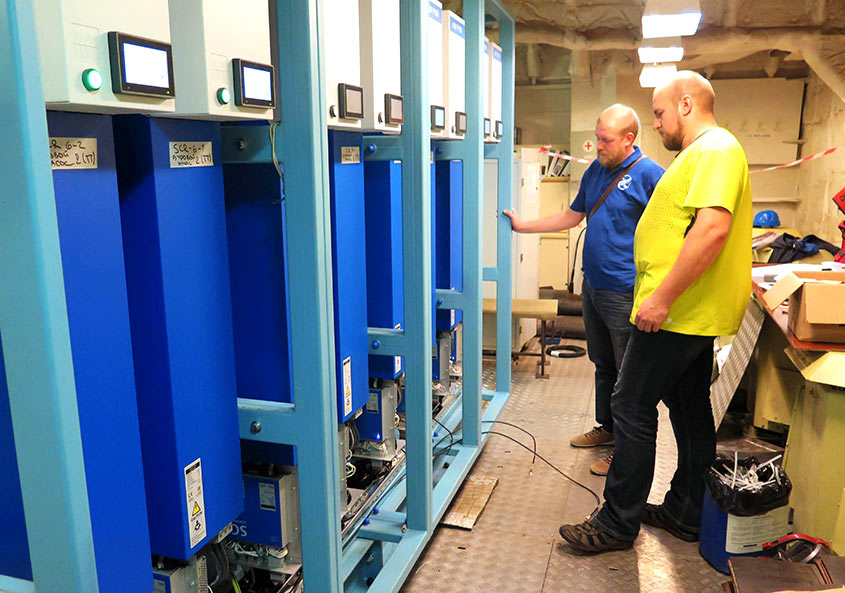

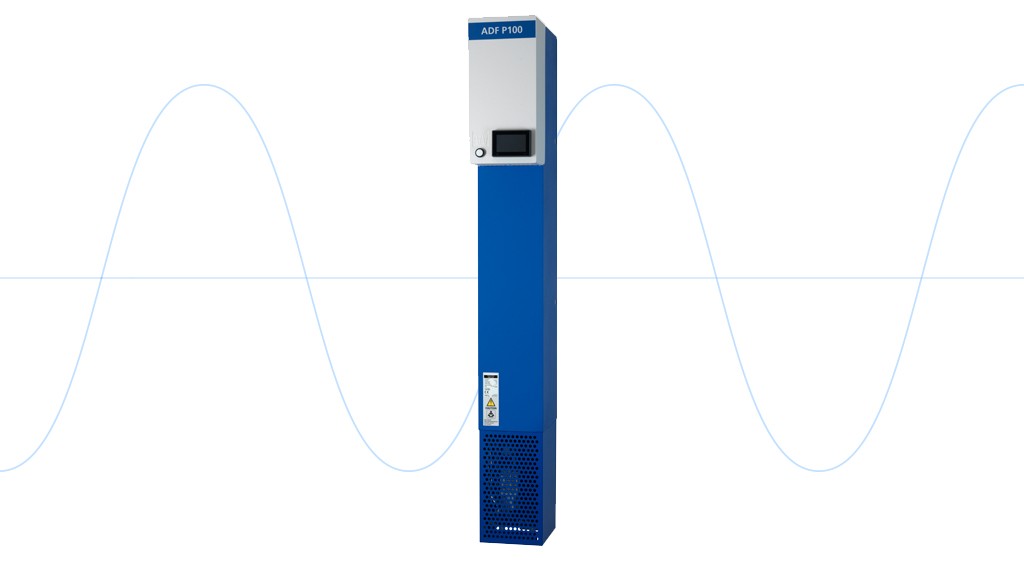

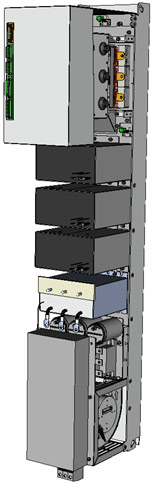

اکتیو فیلتر ADF P100 تمامی چیزی را که برای رفع اثرات پدیده هارمونیک نیاز دارید در یک پکیج بسیار کوچک به شما ارائه می نماید. علاوه بر کوچک بودن و داشتن صرفه اقتصادی بسیار بالا این محصول تمامی ویژگی های محصول رده بالاتر خود یعنی ADF P300 را دارد.
همانند محصول رده بالاتر، فیلتر ADF P100 یک محصول با صرفه اقتصادی بالا و با کاربری بسیار راحت می باشد. همچنین امکان نصب این محصول بر روی دیوار علاوه بر مضیت های ذکر شده امکان دیگری است که محصول ADF P300 از آن برخوردار نیست.
فیلتر ADF P100 دارای یک جریان اسمی جبران سازی 70 تا 130 آمپر RMS (سه سیم 480 ولت)، 100 آمپر RMS (چهار سیم 415 ولت) و 90 آمپر RMS (سه سیم 690 ولت) می باشد. طراحی باریک و بلند آن باعث می شود که بتوان آن را در مکان هایی که محودیت فضا وجود دارد براحتی نصب نمود.
فیلتر ADF P100 را می توان از طریق رابط کاربری تحت وب آن (Web User Interface – WUI) که از داشبورد محصول قابل فراخوانی است، نصب و راه اندازی نمود. برای نصب و راه اندازی این فیلتر هیچ نرم افزار خاصی مورد نیاز نمی باشد. تمام چیزی که برای این کار نیاز دارید یک لپ تاپ با پورت شبکه و یک کابل شبکه برای اتصال دستگاه به لپ تاپ می باشد و پس از اتصال از طریق یک مرورگر اینترنت تمامی فرایند نصب و راه اندازی انجام خواهد پذیرفت.
قابلیت جدید قابل سفارش HMI-3 یک رابط کاربری گرافیکی برای نصب و راه اندازی، کارکرد و مدیریت سیستم برای تان فراهم خواهد کرد. در حالت استاندارد و پیش فرض تنها یک دکمه برای روشن و خاموش کردن دستگاه روی آن نصب است اما می توانید این محصول را با رابط گرافیکی جدید و تاچ اسکرین با صفحه نمایش رنگی HMI-3 هم سفارش بدهید.
ویژگی های محصول
هر اکتیو فیلتر ADF P100 باید برای کارکرد در کاربری خاصی که مد نظر مشتری است بوسیله کارخانه سازنده سفارشی سازی می شود تا بهترین کارایی را برای کارکرد مورد نظر داشته باشد. اما ویژگی های کلی و عمومی که تمامی این مدل ها از آن برخوردارند به شرح زیر می باشد:
ویژگی های کارکردی
• جبران سازی داینامیک VAR
• کاهش هارمونیک
• متعادلسازی بارگذاری
ویژگی های کنترل
• جبران سازی هارمونیک کاملاً قابل تنظیم
• امکان ترکیب چند محصول مشابه برای دستیابی به توان بالاتر
• عدم حساسیت نسبت به کارکرد شبکه
• امکان غیرفعال شدن در حالت کم باری
• عدم اجازه برای اورلود شدن شبکه
• زمان پاسخگویی پایین
• دارای داشبورد تنظیمات تحت وب WUI
ویژگی های فیزیکی
• بسته بندی و درز گیری استاندارد مطابق استانداردهای IP20 ،EN50298 ، EN60529 ،EN50102
• دارای ظرفیت بالای اتصال کوتاه
• نصب و راه اندازی بسیار راحت و سریع
• دارای طراحی ماژولار و قابل توسعه
کاربردها
این محصول با تمامی کاربری هایی که از برق سه فاز با ولتاژ رده پایین استفاده می کنند مناسب می باشد و قادر است بصورت خودکار هارمونیک ها و جابجایی ری اکتیو را در بسیاری از کاربری ها کاهش داده و حذف نمایند. همچنین، فیلتر ADF P100 را می توان برای کاربردهای غیرمعمول هم که نیاز به تنظیمات خاص دارند مورد استفاده قرار داد. بصورت نمونه بعضی از زمینه های کاررد این فیلتر به شرح زیر می باشد:
• سیستم های درایو
• کاربری های دارای پمپ
• ساختمانهای اداری و تجاری
• تجهیزات پزشکی
• سیستم های صنعتی
• سیستم های UPS
• فن ها
مشخصات فنی ADF P100
| مدل | ADF P100-70/480 | ADF P100-100/480 | ADF P100-130/480 | ADF P100-90/690 |
|---|---|---|---|---|
| توان ارزیابی شده1 | 49 / 59 kVA | 70 / 84 kVA | 91 / 109 kVA | 94 / 108 kVA |
| ظرفیت جریان جبران سازی در 50/60 Hz | 70 ARMS | 100 ARMS | 130 ARMS | 90 ARMS |
| ولتاژ نامی2 | 208 – 480 V | 480 – 690 V | ||
| فرکانس نامی2 | 50/60 Hz ± 2% | |||
| تعداد فازها | 3 فاز 3 سیم | |||
| نوع اتصال | 3 فاز بدون خنثی (TN, TT, IT) | |||
| هارمونیک های جریان قابل جبران سازی | جبران سازی تکی تا 49 امین هارمونیک | |||
| نرخ کاهش هارمونیک | بهتر از 98% | |||
| جبران سازی جریان cos φ | حداکثر تا 1.0 | |||
| قابلیت توسعه | می توان چندین مدل را بصورت موازی ترکیب نمود | |||
| زمان پاسخگویی | T < 1 ms | |||
| اتلاف توان | PD < 1500 W | PD < 2235 W | PD < 2970 W | PD < 2969 W |
| حداکثر جریان هوای مورد نیاز | Air Flow < 600 m3/h | |||
| سطح آلودگی صوتی | Noise < 70 dB | |||
| محل نصب | 0 to 95% RH non-condensing, max altitude 1000 m | |||
| دمای کارکرد | بصورت پیوسته بین 0 تا 50°C می باشد اما در شرایط کاری با بار زیاد حداکثر 40°C | |||
| ابعاد دستگاه | 230 x 1790 x 470 mm (W x H x D) | |||
| وزن | 145 kg | 155 kg | ||
| فرمت زنگ | format RAL 7035 (gray), base RAL 5017 (blue) | |||
| رده حفاظت | IP20 بر اساس استاندارد IEC 529 | |||
| شرایط زیست محیطی | شیمیایی 3C2, مکانیکی 3S2 | |||
| سازگاری الکترومغناطیسی | EN 61000-6-2, EN 61000-6-4 | |||
| تاییدیه های دریافتی | CE | |||
| شماره مدل | 400 096 | 400 097 | 400 098 | 400 082 |
1 ظرفیت جبران سازی در ولتاژ نامی 400 – 480 ولت
2 لطفاً ولتاژ سیستم و فرکانس خط خود را موقع سفارش محصول عنوان نمایید.
دیاگرام سیم کشی
ابعاد دستگاه
مشخصات فنی ADF P100N
| Model | ADF P100N-100/415 | ||
|---|---|---|---|
| Rated power | 70 kVA | ||
| Compensation current capacity at 50/60 Hz | 100 ARMS | ||
| Compensation current capacity at 50/60 Hz, Neutral | 300 ARMS | ||
| Nominal voltage2 | 208 – 415 V | ||
| Nominal frequency1 | 50/60 Hz ± 2% | ||
| Number of phases | 3 phase 4 wire | ||
| Connection type | 3 phase with neutral (TN, TT) | ||
| Harmonic current compensated | individual compensation up to 49th order | ||
| Rate of harmonic reduction | better than 98% | ||
| Current compensation of cos φ |
up to 1.0 | ||
| Expandability | ADF P100 units can be used in parallel | ||
| Response time | < 1 ms | ||
| Power dissipation | < 2235 W | ||
| Maximum air flow requirement | < 600 m3/h | ||
| Noise level | < 70 dB | ||
| Environment | 0 to 95% RH non-condensing, max altitude 1000 m | ||
| Operating temperature | 0 to 50°C continous, < up to 40°C without derating | ||
| Dimensions | 230 x 1790 x 470 mm (W x H x D) | ||
| Weight | 160 kg | ||
| format color | format RAL 7035 (gray), base RAL 5017 (blue) | ||
| Protection class | IP20 according to IEC 529 | ||
| Environmental conditions | Chemical 3C2, Mechanical 3S2 | ||
| Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-4 | ||
| Certificates | CE | ||
| Art no | 400 095 | ||
1 Please state your system voltage and line frequency when ordering
دیاگرام سیم کشی
ابعاد دستگاه
